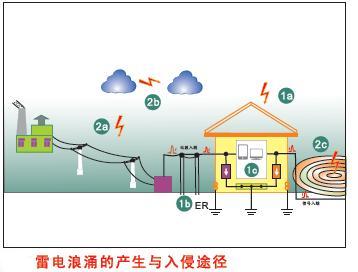

雷電浪涌的產生與入侵途徑

    直擊雷擊、鄰近雷擊和遠距離雷擊（圖）它所產生的脈沖電流和脈沖電壓的幅值和能量對于被保護系統來說是特別危險的。

    當直擊雷擊或鄰近雷擊發生時，由于接地電阻的存在，該處產生一個高的電位，從而導致該處各遠端有較高的電位差（圖1b），此電位差對于建筑物中的電氣設備是一種巨大的威脅。除由于接地電阻產生電位差之處，雷電的電磁感應也會造成連接系統和設備的過電壓（圖1c）。

    遠距離雷擊是指雷擊點與被保護設備有一定距離，或雷擊中架空高壓線纜或其附近，或是云與云之間的放電（圖2a、2b）。

    雷電流入侵的主要途徑可以通過各種線纜傳導。例如：1、電源線；2、信號線（網線、電話線、數據線）；3、接閃器（接地系統）；4、天線
