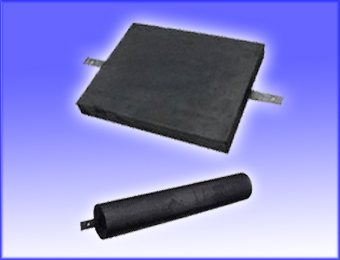

接地模塊是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解物質組成，增大了接地體本身的散流面積，減小了接地體與土壤之間的接觸電阻，具有吸濕保濕能力，使其周圍附近的土壤電阻率降低，介電常數增大，層間接觸電阻減小，耐腐蝕性增強，因而能獲得較小的接地電阻和較長的使用壽命。
性能特點
1） 耐腐蝕、無毒害、使用壽命長、安裝方便；
2） 能吸濕保濕、接地電阻低，要比相同尺寸的鋼管接地體低22%~40%；
3） 大電流沖擊后電阻值不增大，也無變硬、發脆、斷裂現象；
4） 在高土壤電阻率地域接地，能有效地降低接地電阻；
5） 接地電阻受季節影響小，阻值能保持長期穩定。
工作原理
本低電阻接地模塊內置有金屬極芯，與被保護對象的地線相連接，使入地電流迅速泄放到大地，從而獲得低的接地電阻。 其機理：增大了接地體本身的散流面積，減小了接地體與土壤層間的接觸電阻，具有強吸濕保濕能力，充分發揮了模塊材料的導電作用。
技術指標
|
型號
|
外型尺寸
mm
|
重量
kg
|
室溫下電阻率Ω·m
|
工頻接地電阻Ω
|
工頻接地電阻Rj估算式
|
|
JDM1
|
Φ150×800
|
35
|
≤4.5
|
8
|
Rj=0.18ρ
|
|
JDM2
|
500×400×60
|
20
|
≤3.5
|
7
|
Rj=0.16ρ
|
用量計算
根據擬建接地裝置埋設地層的電阻率，采用下式計算低電阻接地模塊的用量：
JDM1型：垂直埋置，單個模塊的接地電阻為：
JDM2型：水平埋置，單個模塊的接地電阻為：
并聯后的總接地電阻:
式中: ρ—埋置地層的電阻率（Ω·m）；
L—Ⅰ型模塊的長；
d—Ⅰ型模塊的直徑；
h—接地模塊的埋置深度；
a，b2--2型模塊的長、寬；|
M0—模塊調整系數，LTP-JDM1型取0.35 ; LTP-JDM2型取0.33；
n—接地模塊個數；
η—模塊利用系數，可采用0.55—0.85。
亦可采用技術指標表備注欄所列估算式進行簡易計算。
埋設方法
1）低電阻接地模塊可進行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般為0.8m-1.0m。
2）采用幾個模塊并聯埋置時，模塊間距不宜小于4m。如條件不允許，可適當放寬。
3）低電阻接地模塊的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于100mm，不允許虛焊、漏焊；
4）應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。
注意事項
1） 貯存模塊應經常維護，保持一定濕度，避免高溫、干燥、暴曬；
2） 運輸和安裝時，應避免機械力損傷接地模塊。選擇埋設位置時，應避開可能遭受化學腐蝕及高溫影響地段；
3） 回填土時可適量灑水分層夯實；待低電阻接地模塊吸濕72小時后測量接地電阻。
4） 在寒冷地區，模塊應埋設在凍土層以下。
