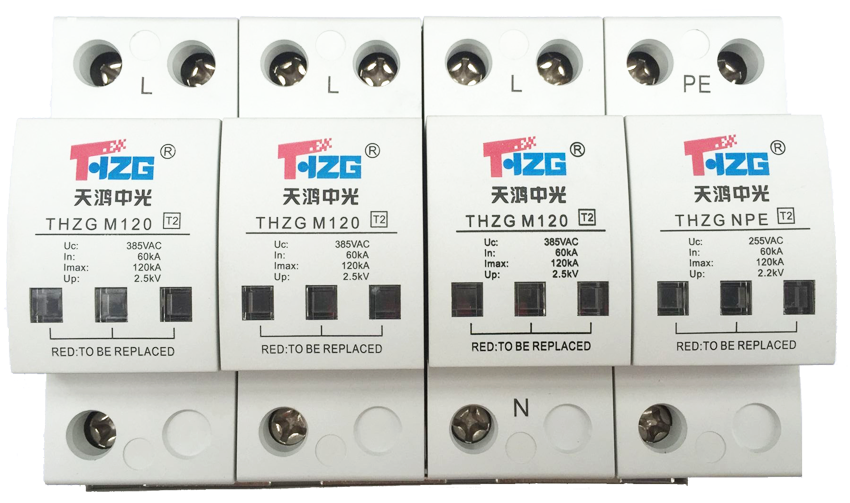

電源浪涌保護器 （保護級別B）
THZG-M120/3+NPE
產品特點：
◆模塊化設計，易于連接
◆可由匯流排組成單相或三相的接線系統
◆雙窗口脫扣指示
◆熱脫扣裝置，提供可靠的保護
◆無功耗，可靠性高，壽命長
適用范圍：
用于低壓電源系統的Ⅰ級防雷，安裝于LPZ0B-1區或更高界面，防止低壓設備受到過電壓的干擾, 依據IEC61643-1；GB18802.1標準的防雷器。
技術參數：
|
型號
|
THZG-M120/43+NPE
|
|
標稱工作電壓Un
|
230V~
|
|
最大持續運行電壓[L-N](Uc)
|
385V~
|
|
最大持續運行電壓[N-PE](Uc)
|
255V~
|
|
標稱放電電流(8/20μs) In
|
60KA
|
|
最大放電電流(8/20μs) Imax
|
120KA
|
|
電壓保護級別 [L-N] Up
|
≤2.5KV
|
|
電壓保護級別 [N-NPE] Up
|
≤2.2KV
|
|
響應時間[L-N] tA
|
≤25ns
|
|
響應時間[N-PE] tA
|
≤100ns
|
|
最大后備熔絲 L
|
160 A
|
|
工作溫區
|
-40℃··+80℃
|
|
連接導體截面
|
2.5-25mm2
|
|
安裝寬度
|
8個標準模塊
|
|
外殼材料
|
進口熱塑性工程塑料，UL94-V0
|
|
測試依據
|
EC 61643-1；GB18802.1
|
|
防護級別
|
IP20
|
|
遙信觸點類型*
|
浮動切換觸點
|
|
直流切換能力*
|
DC:48 V/0.2 A
|
|
遙信端子橫截面積
|
≤1.5mm2
|
